Реле напруги ZUBR D16 (16 А, 3 600 ВА) (4820120220395)

Однофазне реле напруги

Однофазне реле напруги ZUBR D16 допомагає захистити електрообладнання від надмірних коливань напруги в мережі. Пристрій вимикає навантаження при настанні критичної ситуації. Ви можете обирати верхню межу напруги в діапазоні від 220 до 280 В і нижню — від 120 до 210 В. Реле також захищає від обриву нульового проводу на ЛЕП із потраплянням його на фазу. Модель найчастіше застосовується з контакторами (магнітний пускач, силове реле).

У разі настання аварійної ситуації в мережі реле вимикає подачу навантаження до повної стабілізації напруги.

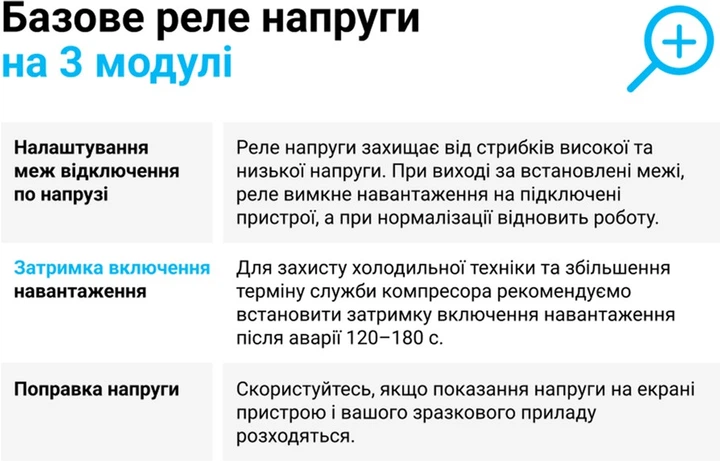

Легке налаштування параметрів

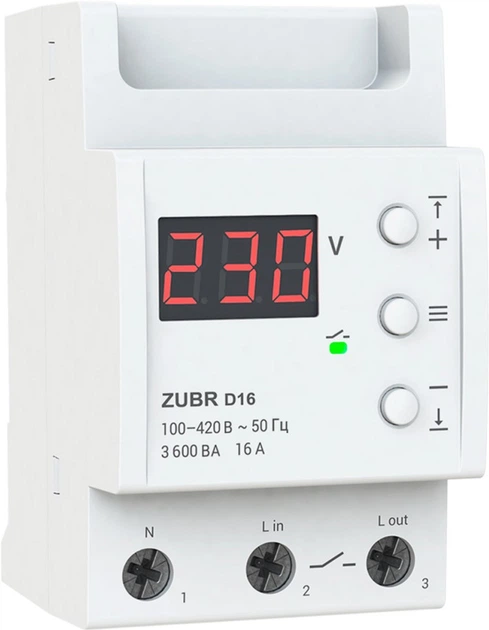

Керування пристроєм здійснюється лише трьома кнопками. Цифровий екран відображає значення напруги та системну інформацію. З його допомогою можна легко встановити верхню та нижню межу допустимої напруги. Також екран спрощує навігацію в меню.

На корпусі міститься зелений індикатор, який сигналізує про подачу напруги.

Просте встановлення

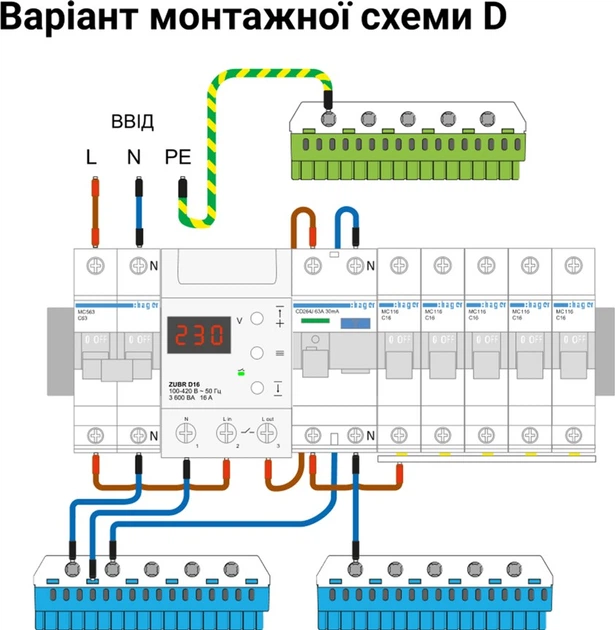

Монтаж реле напруги ZUBR D16 здійснюється в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні існує ймовірність потрапляння води на пристрій, тоді щиток повинен мати клас захисту ІР55 за ДСТУ 14254.

Технічні характеристики ZUBR D16

• Категорія продукції:Реле напруги

• Струм, А:16

• Спосіб монтажу:На DIN-рейку

• Кількість фаз:1 ф. (230 Вольт)

• Термозахист:Немає

• TrueRMS:Немає

• Проф. затримка відключення:Немає

• Нижня межа напруги:120–210 В

• Верхня межа напруги:220–280 В

• Номінальна потужність навантаження:3 500 ВА

• Час відключення навантаження при зниженні напруги:не більше 1,2 с

• Час вимкнення навантаження в разі перевищення напруги:0,01-0,03 с

• Номінальний струм навантаження:16 А (макс. 25 А в течение 10 мин.)

• Час затримки включення навантаження:3-600 с

• Напруга живлення:100 В-420 В

• Cпоживання струму:не більше 78 мА

• Переріз проводу:не більше 16 мм²

• Маса:0,21 кг ± 10 %

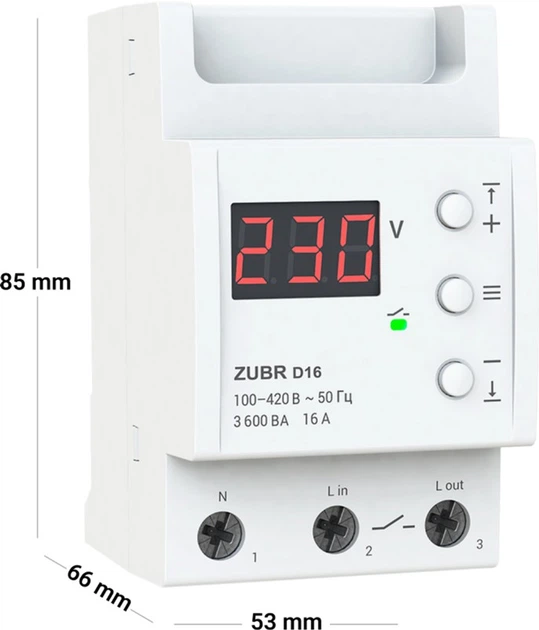

• Габаритні розміри (Ш х В х Г):53 х 85 х 66 мм

• Кількість комутацій під навантаженням, не менше:100 000 циклів

• Кількість комутацій без навантаження, не менше:1 000 000 циклів

• Ступінь захисту за ДСТУ:ІР20

• Потужність, ВА:3 500 - 5 000

• Комплект поставки:реле, гарантійне свідоцтво, гарантійний талон, технічний паспорт, інструкція, пакувальна коробка
